产品型号及含义:
DF:电缆分支箱 W:户外 □:设计序号
-□:侧额定电压(KV) /□:额定电流(A)
产品优点:

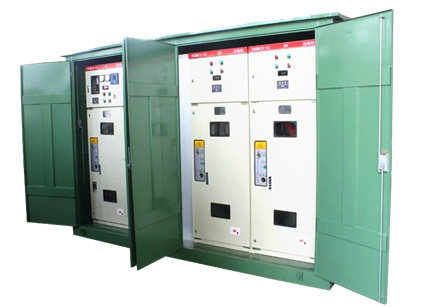

DFW□型系列户外电缆分支箱适用于三相交流12以下、50Hz电力系统中,箱采用母排式、串接式以及带开关的分支箱采用美式或欧式全绝缘电缆附件。在某些场合下可以替代环网柜使用,具有部分环网柜功能。必要的场合下,可埋设在地下或水中,节省了设备和电缆投资,提高供电的可靠性,显示出其卓越的适应性,广泛应用于商业中心、工业园区及城市密集区,城网改造的理想产品。
1.全绝缘、全密封,可触摸电缆附件,安全可靠,免维护;
2.防尘、防潮、防水、耐腐蚀适用于各种恶劣环境;
3.体积小、重量轻、结构紧凑,安装简单和操作方便;
4.喷塑工艺和工序符合国际标准,抗腐蚀;
5.接线采用全绝缘插拔式电缆头,电缆接线安全、灵活;
6.环网柜具备完善的防误操作功能;
能够实现配网自动化。装饰景观型箱变是由优质钢板或不锈钢板、敷铝锌板经过防锈等表面前处理喷塑处理而成,并在箱体表面 镶有经过没油泡的木条或木塑,整体美观大气,其内部采用角钢及镀锌钢板制作的隔板将其分成各个功能 隔室;顶部采用优质钢板双层焊接经表面处理喷塑而成,加装专用琉璃瓦顶,设有专门的排水通道,防止积水。
正常使用条件:
1. 周围空气温度:上限+40℃、下限-10℃;
2. 相对湿度:日平均不大于95%,月平均值不大于90%;
3. 海拔高度:不超过1000m;
4. 地震烈度不超过8度;
5. 无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场合。
超出上述正常使用条件时,请用户与生产厂协商。
注意:当开关设备运行在高湿度和(或)温度变化较大的气候环境中,就有凝露的危险,因此必须投入柜内加热板,以防止绝缘事故与金属腐蚀的发生。

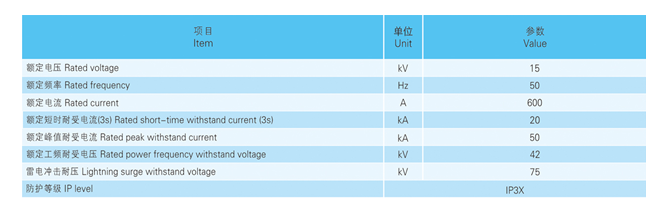

开关柜技术参数:
注: 以上数据因技术改进原因而有变动请恕未能通知。
