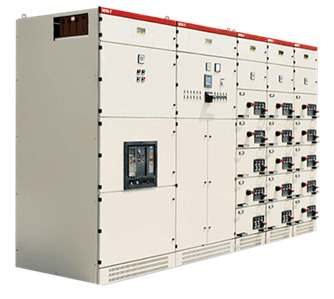

MNS型低压抽出式配电柜

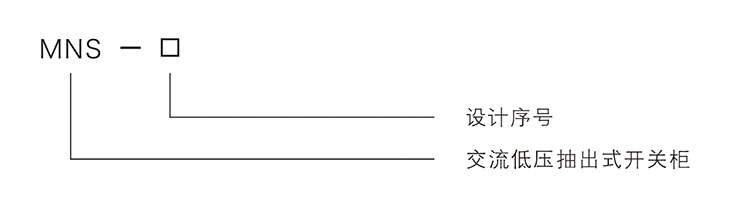

型号说明:

产品优点:

MNS型低压抽出式开关柜是由模块化组件组装而成的组合型抽出式低压开关柜。本装置适用于发电厂、变电站、石油化工、冶金轧钢、轻工纺织等厂矿企业和住宅小区,高层建筑等场所,作为交流50Hz、额定工作电压660V及以下的低压配电系统的动力、配电和电动机控制中心、电容补偿等的电能转换、分配与控制之用。

MNS柜架用进口优质敷铝锌钢板或优质冷轧钢板弯制成零部件,通过自攻锁紧螺钉或六角螺钉紧固互相连接而成,再按方案变化需要,加上相应的门,封板,隔板,安装支架,以及母线,功能单元等零部件,组装成一台完整的装置,装置内零部件尺寸,隔室尺寸实行模数化(模数单位E=25mm)。作为新一代低压抽出式开关柜,具有如下特点:

1. 结构:框架结构采用钢板冲压弯制成形,通过特殊的连接方式使结构具有较高的强度和较好的接地连续性。

2. 通用性:实行模数化设计,以E=25nlm为模数的C型型材能满足各种形式的组合,可分别组成保护、操作、控制、配电、测量等标准单元。

3. 技术性能:主要参数达到当代国际技术水平。

4.  互换性:功能单元可以整体装卸,并且相同规格的功能单元具有互换性。

5. 安全性:大量采用高强度阻燃型工程塑料组件,有效加强防护安全性能。

6.  灵活性: PC柜与MCC柜混合装在同一柜内,MCC柜可组合成单面操作柜和双面操作柜。

7.  可靠性:具有理想的热循环散热效果,使供配电质量得到保证。

正常使用条件:

1.周围空气温度不高于+40℃,不低于-5℃。24小时内平均温度不得高于+35℃;

2. 户内使用,使用地点的海拔不得超过2000米;

3. 周围空气相对湿度,在最高温度为+40℃时不超过50%,在较低温度时允许有较大的相对湿度,如+20℃时为90%,应考虑到由于温度的变化可能会偶然产生凝露的影响;

4. 开关柜安装时与垂直面的倾斜度不超过5%,且整组柜列相对平整;

5. 开关柜应安装在无剧烈震动和冲击以及不足以使电器元件受到不应有腐蚀的场所 ;

6.  用户有特殊要求时,可以与制造厂协商解决。

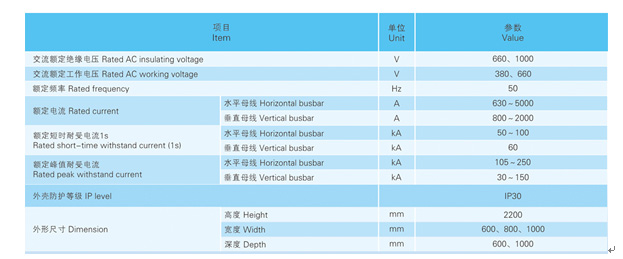

开关柜技术参数:


注: 以上数据因技术改进原因而有变动请恕未能通知。
