型号含义:
S:三相 11:性能水平代号 M:全密封
-□:额定容量KVA /□:电压等级KV

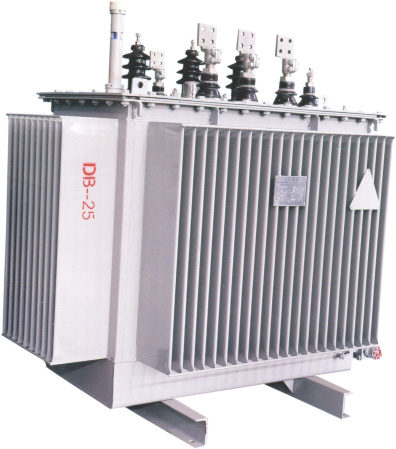

产品概述:
本公司研发生产的S11-M系列全密封油浸式配电变压器具有 低损耗、低噪音、高效率的优点,可取得良好的节能效果并减少污染。全密封式变压器与普通油浸式变压器相比,取消 了储油柜,油体积的变化由波纹油箱的波纹片的弹性来自动 调节补偿,变压器与空气隔绝,防止和减缓油的劣化和绝缘 老化,增强运行可靠性,正常运行免维护。
产品特点:
1.变压器铁心采用进口优质冷轧硅钢片叠积而成,大大降低 空载损耗和空载电流,并对铁心进行绑扎,保证铁心的紧实 度,降低噪音。
2.高低压绕组用无氧铜绕制,低压绕组500kVA及以下采用双层圆筒式结构,630kVA及以上采用双螺旋或四螺旋结 构,高压绕组采用多层圆筒式结构。
3.变压器联结组采用Dyn11,减少谐波对电网的影响,改善 供电质量。
4.变压器为全密封结构,延长使用寿命,免吊心,免维修。
5.实测噪音值低于标准。
本系列变压器经正常运输后,不需作吊心检查,即可安装有关的 零部件,进行验收项目试验,合格后即可投入运行。
执行标准:
GB 1094.1 电力变压器
GB/T 15164油浸式电力变压器负载导则
GB/T6451三相油浸式电力变压器技术参数和要求
GB2536变压器油
JB/T3837变压器类产品型号编制方法
JB/T501电力变压器试验导则
GB1094.3电力变压器绝缘水平和绝缘试验外绝缘的空气间隙
DL/T572变压器运行规程
上述标准以最新发布的为准;设备的其它要求应以相应的最新的国家或 专业标准为准。
使用条件:
1.最高环境温度:±40°C
2.最低环境温度:-25°C
3.海拔高度:<1000m
4.最高月平均相对湿度:90%(20°C)
5.安装地点:安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈振动的场所,户内或户外。
