YB□-12高压/低压预装式变电站

产品型号及含义:

YB:预装式变电站   □:结构特征    M:目字型     P:品字型

12:高压侧额定电压(KV)   /0.4:低压侧额定电压(KV)   -□:变压器容量(KVA)


产品概述:

YBD-12/0.4-□高压/低压预装式变电站(简称欧式箱变),是将高压电器设备、变压器、低压电器设备等 组合成紧凑型成套配电装置,用于城市高层建筑、居民小区、高新技术开发区、中小型工厂、矿山油田以 及临时施工用电等场所,作配电系统中接受和分配电能之用。

YB1U-12/0.4-□高压/低压预装式变电站,具有成套性强、体积小、结构紧凑、运行安全可靠、维护方便、 以及可移动等特点,常规土建式变电站与同容量的箱式变电站相比,同容量的箱式变电站占地面积通常仅 为常规变电站的1/10--1/5,大大减少设计工作量及施工量,减少了建设费用。在配电系统中,可用于环网 配电系统,也可用于双电源或放射终端配电系统,是目前城乡变电站建设和改造的新型成套设备。 YBO-12/0.4-□高压/低压预装式变电站符合SD320-1992《箱式变电站技术条件》和GB/T17467-201 0 《高压/低压预装式变电站》的标准。

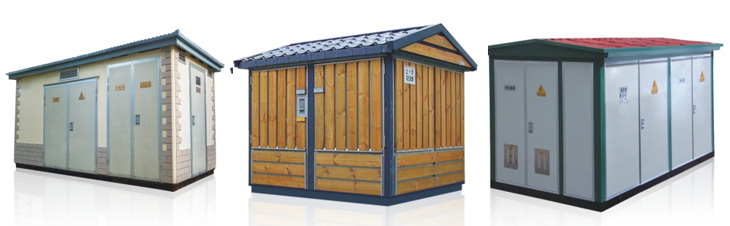

金属型箱变是由复合板和铝合金或镀锌钢板等材质铆装而成,其内部采用角钢及镀锌钢板制作的隔板将其 分成各个功能隔室;顶部采用优质钢板双层焊接经表面处理喷塑而成,加装专用琉璃瓦顶,设有专门的排 水通道,防止积水。

预制景观型箱变是一种将墙体及顶采用特种水泥加玻璃纤维等材料制作的水泥砂浆浇制在设有钢筋架子的 模具内制作而成。其内部采用角钢及钢板制作的隔板将其分成各个功能隔室,墙体表面贴有装饰的瓷砖, 顶部采用琉璃瓦顶。

装饰景观型箱变是由优质钢板或不锈钢板、敷铝锌板经过防锈等表面前处理喷塑处理而成,并在箱体表面 镶有经过没油泡的木条或木塑,整体美观大气,其内部采用角钢及镀锌钢板制作的隔板将其分成各个功能 隔室;顶部采用优质钢板双层焊接经表面处理喷塑而成,加装专用琉璃瓦顶,设有专门的排水通道,防止积水。

结构特点:

本产品由高压配电装罝、变压器及低压配电装罝联接而成,分成三个功能隔室,即高压室、变压器室和低压室,高、低压室功能齐全。 高压侧一次供电系统,可布罝成环网供电、终端供电、双电源供电等多种供电方式,还可装设高压计量元件,满足高压计量的要求。

使用条件:

1.海拔高度不超过1000m;

2.环境温度最高不超过+40°C,最低不低于-25°C,24小时周期内平均温度不超过+35°C;

3.户外风速不超过35m/s;

4.空气相对湿度不超过90%(+25°C);

5.地震水平加速度不大于0.4m/s2,垂直加速度不大于0.2m/s2;

6.无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

注:特殊使用条件,订货时与我公司协商解决。
