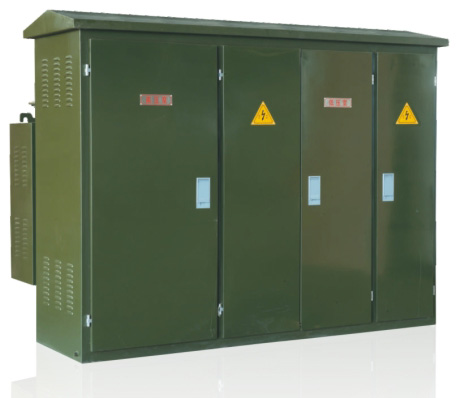

ZGS□-12/0.4-□预装式变电站

产品型号及含义:

Z:组合式变压器    G:共箱式   S:三相    □:性能水平代号

12:高压侧额定电压(KV)   /0.4:低压侧额定电压(KV)   -□:变压器容量(KVA)


产品概述:

ZGSO-12/0.4-□系列预装式变电站(简称美式箱变)系用于12kV环网供电、双电源 供电或终端供电系统中,作为变电、配电、计量、补偿、控制和保护装置。预装式变 电站内除装有变压器外,高压侧还装有四工位负荷开关、二工位负荷开关、后备保护 熔断器及插入式熔断器;低压侧按用户要求可装配控制电器、配电电器、补偿装置及 电能计量表等,以变压器油作为绝缘和灭弧介质。

本产品是引进国外最先进技术,结合国内实际情况研制开发的,整台产品具有体积 小、安装维护简便、低□音、低损耗、防盗、过负荷能力强、安全保护等特点,适用 于新建小区、绿化带、公园、车站、码头、宾馆、工地、机场等场所。

本产品性能除满足各自元件的有关标准外,还符合GB/T17467-2010《高压/低压预装 式变电站》及本产品〇ZT.536.009《技术条件》的有关规定,并参照IEC61130《预装 式变电站》有关标准。

结构特点:

1.变压器器身与高压开关设备分油箱装配,两者仅电气连接而油相互隔离。带电操作负荷开关产生的电弧只能使负荷开关油箱中的 油变黑甚至碳化而不影响变压器中油的质量;

2.损耗小、过载能力强;

3.可用于环网供电、双电源供电或终端供电系统中,供电方式转换方便、运行可靠;

4.本产品具有缺相保护装置,当缺相时,可自动同时断开变压器的进线负荷开关和低压侧断路器(总开关),也可只断开高压侧负 荷开关或低压侧断路器。

使用条件:

1.海拔高度:不超过1000m;

2.环境温度:不高于+40°C,不低于-25°C,日平均温差不超过25°C,年平均温差不超过20°C;

3.风速不超过35m/s;

4.污秽等级不超过III级;

5.安装场所:无爆炸危险、化学腐蚀及剧烈震动;

6.安装在水泥平台或其它平整、坚实的平台上;

7.空气自冷(AN)。
